Skret

Mniejszy promień skrętu

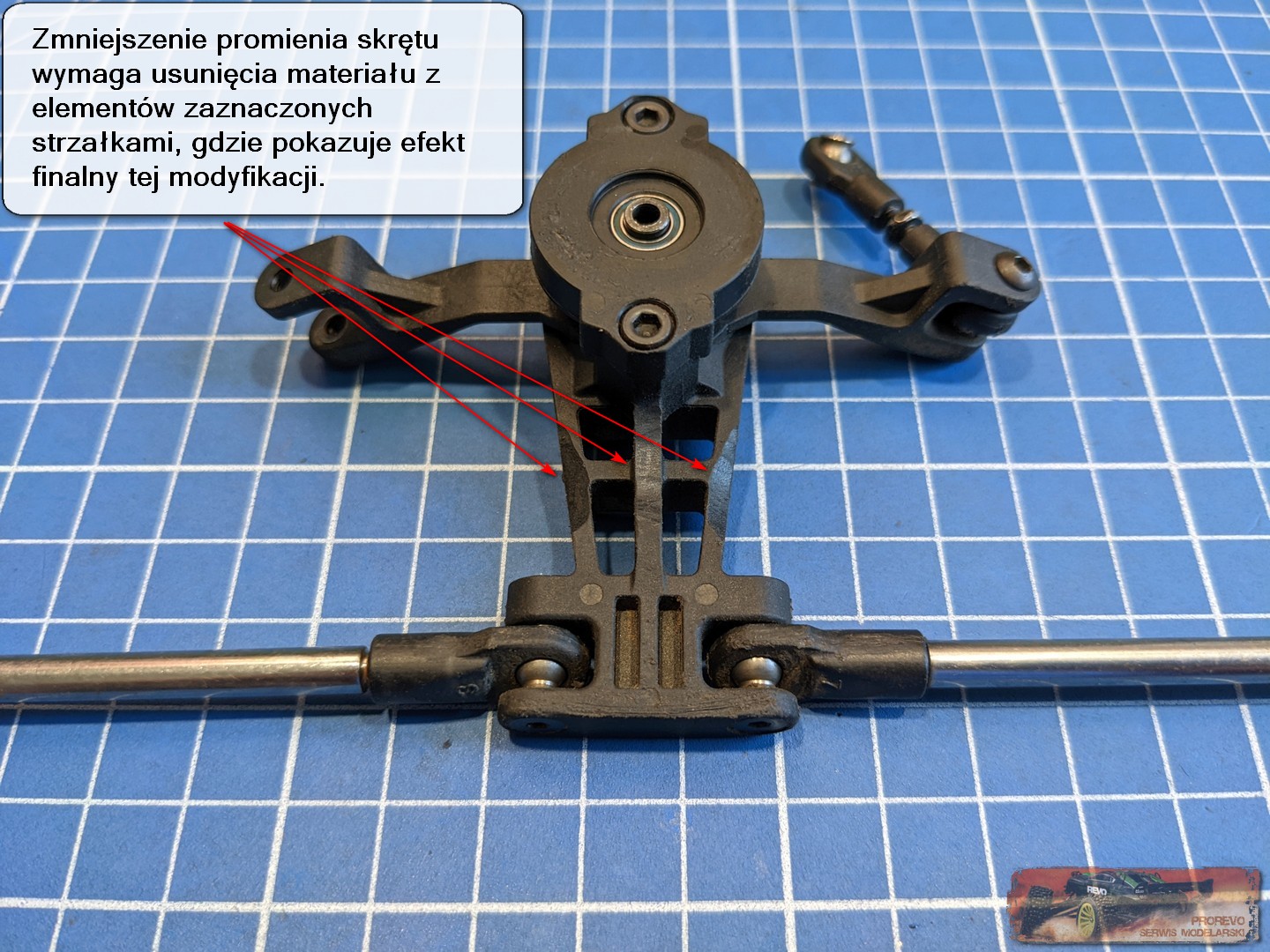

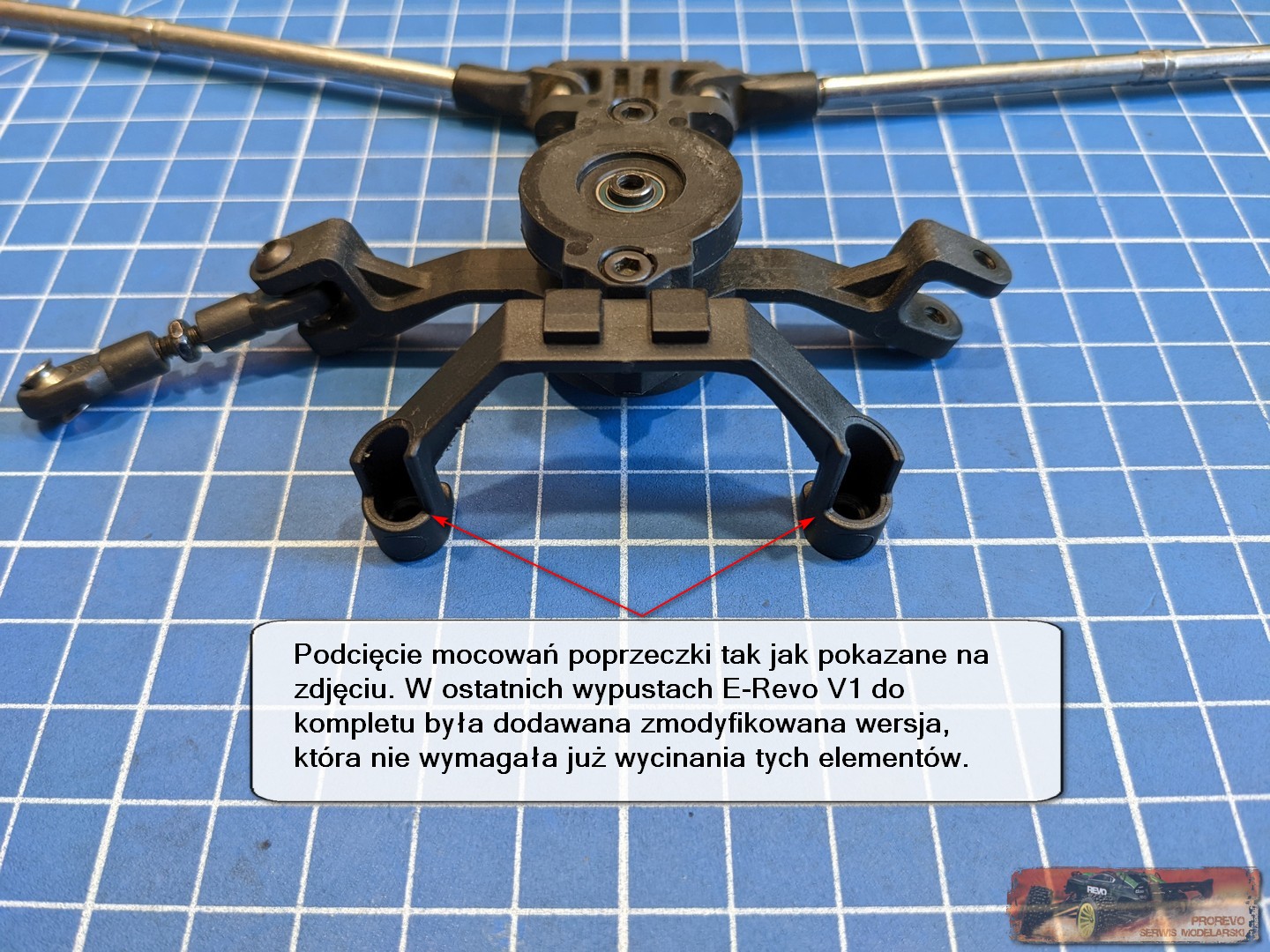

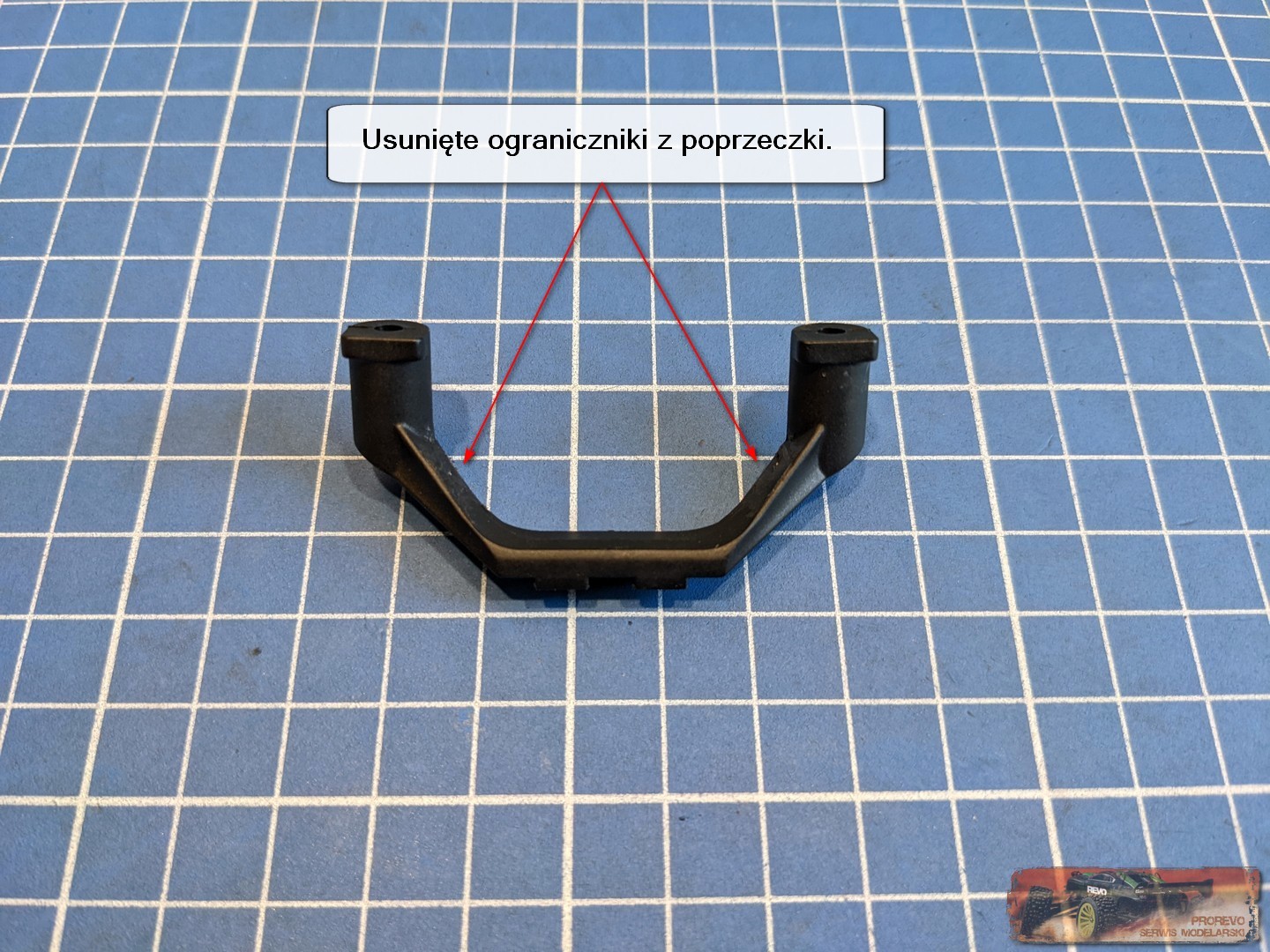

Strzałki pokazują miejsca elementów układu kierowniczego z których należy usunąć nadmiar materiału

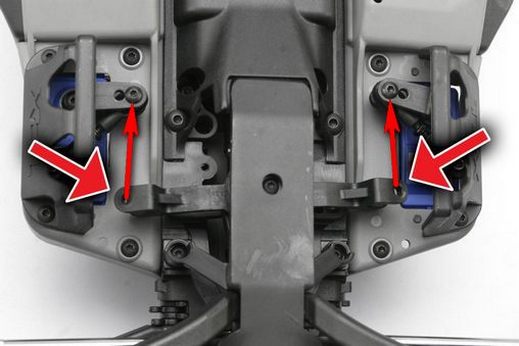

Po tej operacji mocujemy drążki na ostatni otwór w orczyku serwa jak na zdjęciu poniżej. Polecam regulacje układu kierowniczego według tego filmu.

Powyższy film opiszę poniżej by wykorzystać w maksymalnym stopniu prawidłową synchronizację dwóch serwomechanizmów układu skrętu :

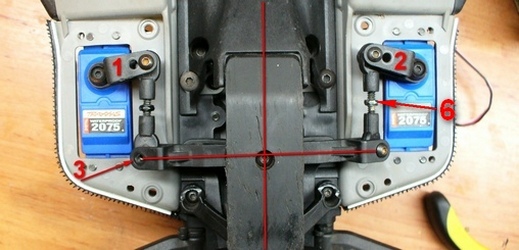

1. Model włączony, trymujemy potencjometr skrętu w pozycji "0", odkręcamy śrubkę "3".
2. Oba orczyki serw "1" oraz "2" mają być w podobnej pozycji.
3. Przy odkręconej śrubce "3", kręcimy drążkiem "6" do momentu w którym ramie serwo savera będzie prostopadłe do osi pojazdu.

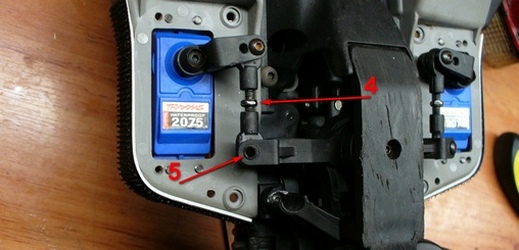

4. Jeżeli snap kulowy nie jest w osi śrubki "3" - należy kręcić drążkiem "4" aż idealnie nam się wycentruje w otworze "5".

Prawidłowo przeprowadzona regulacja skrętu serwomechanizmów pozwoli w dużo łatwiejszy sposób ustawić geometrię przedniego zawieszenia.

Promień skrętu można jeszcze zmniejszyć poprzez odchudzenie krawędzi stalowych pivotów oraz wahaczy. Nie polecam ściągania za dużo materiału z powierzchni stalowej szyjki pivota ponieważ osłabimy w tym miejscu ten element co może doprowadzić do pęknięcia podczas jeżdżenia.
